Bạn có từng nghe đến các ký hiệu như Form 1, 2A, 2B, 3A, 3B, 4A, 4B trong tủ điện hạ thế và nghĩ rằng đó chỉ là những tên gọi kỹ thuật? Thực tế, mỗi Form biểu thị mức độ phân vùng bên trong tủ điện, tức cách các bộ phận như thiết bị đóng cắt, thanh cái chính và điểm đấu nối được tách riêng. Việc phân vùng này không chỉ giúp bảo vệ an toàn cho người vận hành mà còn hạn chế lan truyền hồ quang, cháy nổ và thuận tiện cho việc bảo trì hoặc thay thế thiết bị mà không cần cắt điện toàn bộ tủ.
Tủ điện có cấp độ Form cao thì tính an toàn càng lớn. Ví dụ, Form tủ điện bảo vệ người vận hành khỏi hiện tượng phóng hồ quang điện, đồng thời giảm thiểu hư hại cho các thiết bị bên trong hoặc bên ngoài tủ khi có rủi ro cháy nổ. Form cũng giúp tăng tính linh hoạt trong vận hành, cho phép bạn thực hiện sửa chữa hoặc thay thế thiết bị một cách an toàn và nhanh chóng.

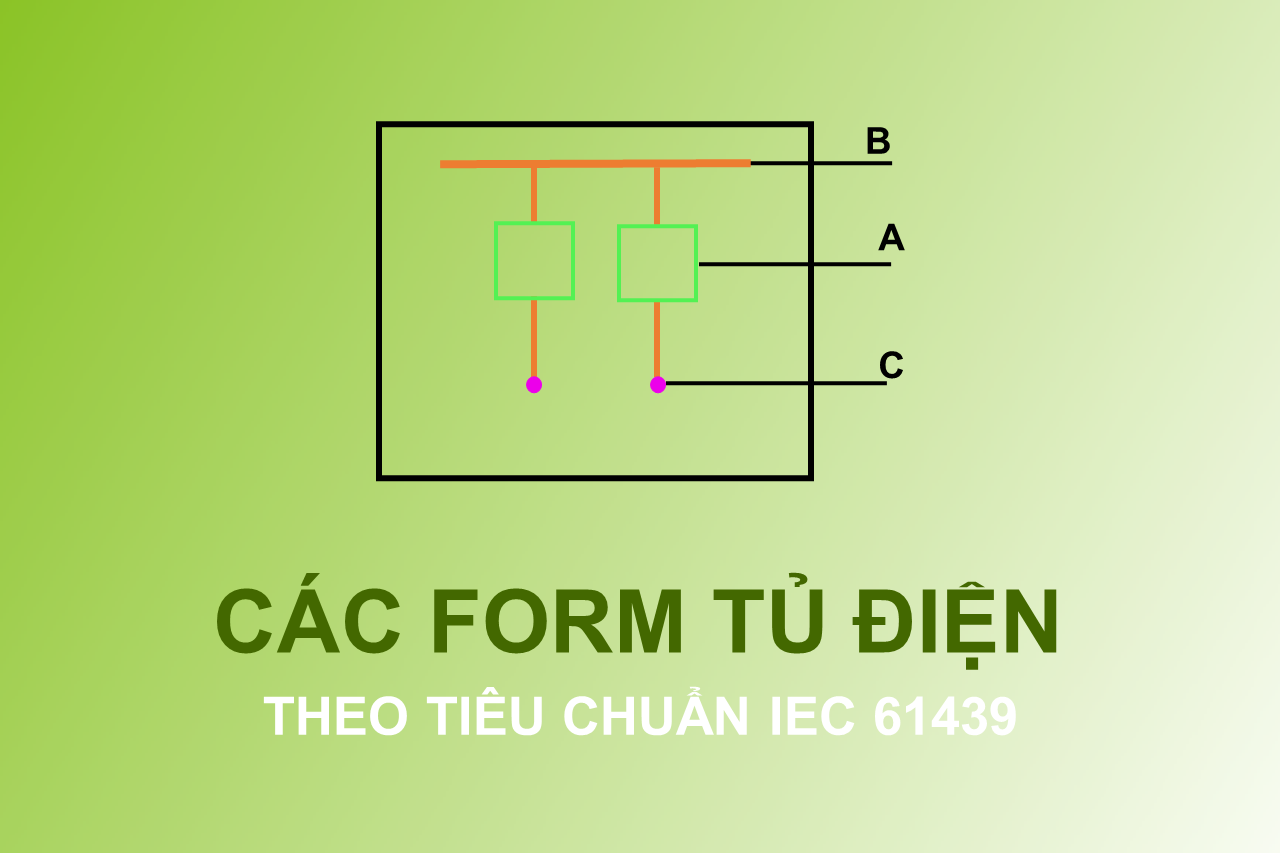

Về ý nghĩa nhanh của các Form, Form 1 không có phân vùng, tất cả các bộ phận chung khoang và ít an toàn. Form 2A ngăn riêng khối chức năng với thanh cái, nhưng điểm đấu nối chưa tách. Form 2B tách riêng cả khối chức năng và điểm đấu nối khỏi thanh cái, thường dùng cho tủ phân phối tầng. Form 3A ngăn riêng thanh cái khỏi khối chức năng, điểm đấu nối vẫn chưa tách. Form 3B phân vùng hoàn toàn các bộ phận, phổ biến trong tủ tổng. Form 4A tách riêng khối chức năng và thanh cái, điểm đấu nối cùng khoang với khối chức năng nhưng tách với các đầu nối khác. Cuối cùng, Form 4B tách hoàn toàn tất cả các bộ phận, phù hợp các dự án quan trọng, dễ bảo trì và đảm bảo an toàn tối đa.
Như vậy, khi bạn nghe Form 2B hay 3B, đừng nghĩ đó chỉ là ký hiệu. Đây là mức độ bảo vệ và cấu trúc bên trong tủ điện hạ thế, giúp bạn lựa chọn giải pháp an toàn và hiệu quả.
Lưu ý: Thông tin này chính xác tại thời điểm bài viết được phát hành. Người sử dụng có trách nhiệm kiểm tra tiêu chuẩn liên quan tại thời điểm sử dụng.
